Analisis struktur mesin penggulungan filamen berterusan

Mesin penggulungan filamen berterusan adalah tinggi - peralatan ketepatan yang digunakan secara meluas dalam pembuatan bahan komposit, terutamanya untuk menghasilkan kekuatan tinggi - dan produk ringan seperti paip, tangki simpanan, dan kapal tekanan. Fungsi teras mereka adalah untuk mencapai penggulungan automatik geometri kompleks dengan tepat mengawal proses pengkompaunan serat dan resin berterusan.

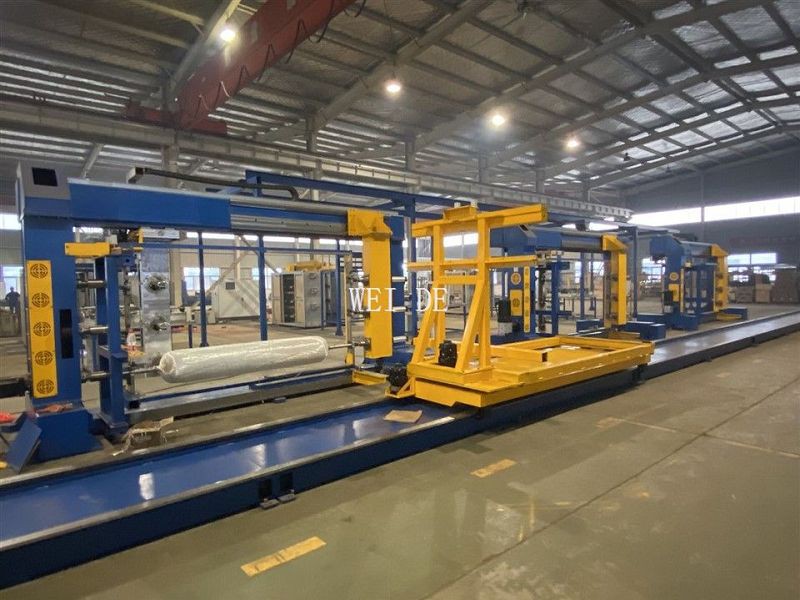

Secara struktural, mesin penggulungan filamen berterusan terutamanya terdiri daripada bingkai, sistem pemacu, sistem kawalan, unit bekalan serat, dan unit impregnasi resin. Bingkai adalah struktur sokongan asas mesin dan biasanya dikimpal dari keluli kekuatan tinggi - untuk memastikan ketegaran dan kestabilan keseluruhan. Sistem pemacu termasuk motor gelendong dan servo. Spindle berputar acuan, manakala motor servo dengan tepat mengawal kelajuan untuk memenuhi keperluan penggulungan produk yang berbeza.

Sistem kawalan, "otak" mesin, biasanya terdiri daripada PLC atau komputer perindustrian, yang membolehkan kawalan tepat jalan penggulungan, ketegangan, dan bilangan lapisan. Mesin penggulungan moden umumnya menggunakan teknologi CNC, yang membolehkan pengaturcaraan untuk mencapai jalur penggulungan dimensi tiga - kompleks, dengan itu meningkatkan konsistensi dan prestasi produk. Unit bekalan serat bertanggungjawab untuk menyebarkan serat berterusan (seperti gentian kaca dan karbon) ke kawasan penggulungan sambil mengekalkan ketegangan serat yang stabil untuk mencegah kerosakan atau melonggarkan. Unit impregnasi resin digunakan untuk merata serat dengan resin, biasanya menggunakan tangki mencelup atau dalam teknologi impregnasi baris - untuk memastikan ikatan menyeluruh antara serat dan resin. Sesetengah peralatan akhir - juga mempunyai modul pemanasan atau pengawetan untuk mempercepatkan proses pengawetan resin dan meningkatkan kecekapan pengeluaran.

Struktur yang tepat dan kawalan pintar mesin penggulungan filamen berterusan menjadikan mereka peralatan utama dalam pembuatan bahan komposit, menyediakan penyelesaian prestasi tinggi - untuk industri seperti aeroangkasa, automotif, dan tenaga. Dengan kemajuan teknologi yang berterusan, mesin penggulungan akan terus berkembang ke arah automasi dan pelbagai fungsi.
